Shadow拾音器導線軸鬆脫 維修方法大公開

所謂"插電烏克麗麗"是指裝有"拾音器"(pick-up)或"等化器"(EQ)的烏克麗麗。

拾音器與等化器主要的功能是將烏克麗麗的琴聲(音源),透過導線傳輸到-混音器(mixer)-再傳輸到音箱(喇叭),讓聽眾可以清楚、清晰地聽到烏克麗麗的聲音。

戶外、或舞台上表演時,表演者拿的烏克麗麗幾乎都是裝有拾音器的。(用麥克風收音會受到很多干擾)


目前市面上有不少烏克麗麗是採用德國品牌Shadow的拾音器Shadow SH JW 1-UK(上圖)。

這款拾音器運用Nanoflex技術,追求重現樂器真實與自然的原音。

Shadow SH JW 1-UK是我目前實際接觸眾多烏克麗麗拾音器中,品質較穩定的。因此KOYAMA 的12系列,23" KYM-C12CE、26" KYM-T12CE也是裝這款拾音器。
KOYAMA KYM-T12CE
這一組拾音器主要有三個部分"控制蓋"(裝在側板)、感應棒(裝在下弦枕下面)、導線軸(裝在桶身下方側板)。

下圖是控制蓋;有音量鈕、音質鈕;下方則是3V鈕扣電池的電池蓋,只要輕輕把左右兩邊凸起往內推,就可把電池座抽出更換電池。

導線軸(俗稱jack)鬆脫
拾音器必須用導線連接音箱,才能有擴大琴聲的效果。一般烏克麗麗的導線軸(jack)都安裝在桶身底部,隨著拔導線的次數增加,導線軸會鬆脫。

以下是維修方法!

拆解前,先看下圖導線軸的零件:
導線軸的組合圖如下,導線軸主要是靠"inside nut"與"hexagon nut"兩顆螺帽兩端鎖緊,夾住桶身內底部的木塊,固定在桶身上。

將烏克麗麗桶身拿起來搖晃,如有金屬碰撞聲,通常就是"inside nut"或"hexagon nut"沒有鎖緊或使用久鬆脫了。

一般我們會先把外部的hexagon nut鎖緊。當hexagon nut鎖緊了,還是有上述狀況時,就是inside nut鬆脫了,進而導致兩片"inside washer"也鬆脫。這時就要導線軸拆下來,把inside nut往外鎖緊一些。

hexagon nut跟inside nut是螺帽,兩個長一樣。washer是墊片。請看(下圖)實際拆解後的導線軸零件。

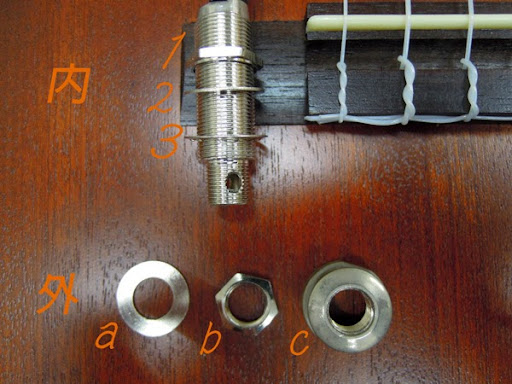

外部(由外而內)a:outside washer、b:hexagon nut、c:strap nut

內部有:1:inside nut、2、3:inside washer

墊片"a"跟墊片"2"長一樣,"3"墊片有牙,是為了增加jack與木頭的抓合。

維護必備工具
1.螺絲起子(建議選購長一點、有磁性的螺絲起子,零件若掉入桶身,可用螺絲起子吸出)

2.板手:17mm、12mm各一

3.小鉤子(細小長柱狀工具)

步驟
1.先用17mm的板手鬆開導線軸最外部螺帽c(strap nut)。

如果發生空轉(中心軸jack與螺帽c一起轉),可拿螺絲起子穿進中心軸增加摩擦力,再用板手把c拆下。

2.c拆下後,會看到如下圖,還有一個b螺帽,這時再用12mm的板手鬆開取下。

3.b取下後,最後將墊片a直接手拿取下。建議將拆下的零件按先後順序排好,以免安裝時搞錯。

4.此時再用長長的螺絲起子穿進中心軸,把中心軸往桶身內推,再從響孔把中心軸取出。

取出之後,中心軸上有三個小零件。若沒看到墊片3,有可能它卡在桶身底部。此時請輕拍桶身下方,將它從響孔倒出。

5.導線軸會鬆脫的原因之一,像(下圖)上方的中心軸的inside nut往後面移了,用手把inside nut向前轉,如圖下方的中心軸。

inside nut要往前移多少,並不一定,要看安裝jack的木塊厚度有多厚,再做調整。

原則是把中心軸拉出來時外露的部分大概是8mm,如下圖,留太多,鎖上strap nut後,中心軸會凸出來;留太少,插上導線時,導線頭無法完全接觸中心軸內部。
6.調整好inside nut後,用螺絲起子把中心軸拉出。確認外露8mm後,再依序將外部螺帽裝回去。

裝螺帽前,中心軸並未固定,因此套上螺帽時可能會把中心軸再推進桶身裡。

這時可用小鉤子或鑽子鉤住中心軸小孔,以利作業;同時也要留意轉緊螺帽時,中間軸不能隨著轉動(空轉),方能鎖緊。

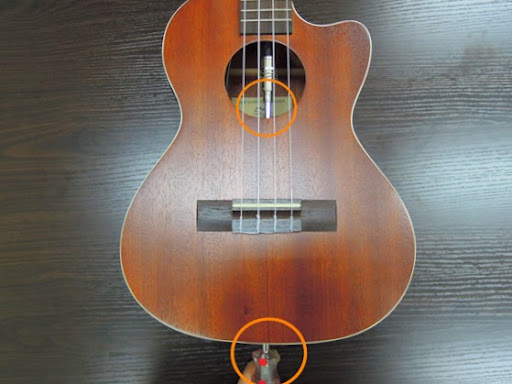

先用小鑽子把中心軸拉住,免得又掉進桶身

7.鎖好之後,再拿起烏克麗麗輕輕搖晃,看是否還有金屬碰撞聲。如果沒有,恭喜你,完成維修作業了。

如果還有,原因可能是步驟5,inside nut的距離沒有調整好,inside nut要再往外推一點。若按照上述步驟試了幾次,問題還是沒有改善,就要請拿回購買店家協助囉。

小叮嚀
提醒您,拔導線時,請垂直桶身往後拔,不要轉動,就能降低導線軸鬆脫的機率。
